Đầu Cos Móc Trần HNB1 / HN1 (22-16 AWG / 0.5 – 1.5 mm²)
0 VNĐ
Mã hàng: Đầu Cos Móc Trần HNB1 / HN1 (22-16 AWG / 0.5 – 1.5 mm²)
Nhà Sản Xuất: KST
Chất lượng: Mới 100%
Bảo hành: Chính hãng
Chứng từ: CO/CQ, hóa đơn VAT
1. MÔ TẢ SẢN PHẨM
Đầu cos móc trần (NON-INSULATED HOOK TERMINALS – HN1 SERIES)
Sản phẩm thuộc dòng đầu cos hình móc câu không vỏ bọc cách điện (trần), được thiết kế chuyên dụng cho dải dây điện nhỏ và vừa từ 22 đến 16 A.W.G. (tương đương 0.5 – 1.5 mm²). Thiết kế đầu móc mở cho phép thao tác tháo lắp linh hoạt vào các vị trí bắt bu-lông, cực đấu nối mà không cần phải tháo rời hoàn toàn ốc vít, giúp tiết kiệm tối đa thời gian bảo trì và thi công hệ thống điện công nghiệp lẫn dân dụng. Sản phẩm được sản xuất từ đồng nguyên chất mạ thiếc chuẩn kỹ thuật, mang lại khả năng dẫn điện cao, chống oxy hóa và độ bền cơ học vượt trội.
Dòng sản phẩm cung cấp 2 tùy chọn dạng thân:
-
BRAZED SEAM (Thân hàn kín – Dòng HNB1): Thân ống được hàn kín gia cường, chịu lực ép bấm cos cao mà không lo bung nứt rãnh ống.
-
BUTTED SEAM (Thân xẻ rãnh – Dòng HN1): Dòng phổ thông chuẩn kỹ thuật, tối ưu chi phí thi công.
2. ĐẶC ĐIỂM NỔI BẬT
-
Thiết kế dạng móc (Hook) tiện lợi: Dễ dàng gài hoặc tháo khỏi vít bắt cực điện nhanh chóng, đáp ứng tốt cho các ứng dụng cần bảo trì thường xuyên.
-
Chất liệu đồng nguyên chất: Tăng cường độ dẫn điện, chịu tải dòng điện lên đến 18A (đối với dây 16 AWG) và tối ưu hóa hiệu suất chống va đập.
-

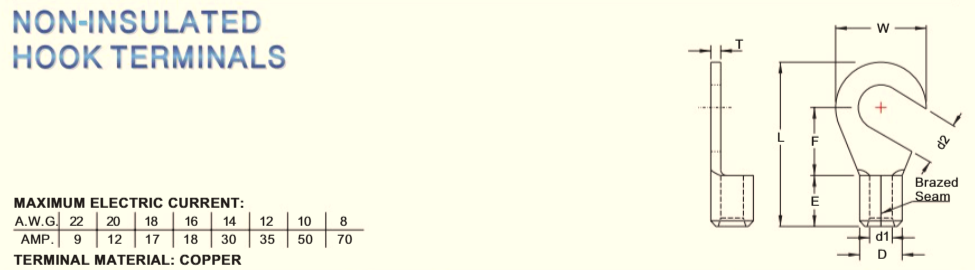

Kích thước chuẩn xác cho dây 22-16 AWG (0.5-1.5 mm²): Chiều dài thân E = 4.8 mm (.189 inch), đường kính ngoài D = 3.4 mm (.134 inch), đường kính trong d1 = 1.7 mm (.067 inch) và độ dày T = 0.75 mm (.030 inch).
-
Đa dạng kích thước lỗ bắt bu-lông: Cung cấp đầy đủ tùy chọn d2 từ 3.7 mm (#6), 4.3 mm (#8), 5.3 mm (#10) đến 6.4 mm (1/4 inch).
-
Dễ dàng thi công: Tương thích hoàn hảo với kềm bấm cos IZUMI MODEL 5N18 (DIE INDEX NO.: 1.25) hoặc K.S. MODEL KST2000D-1322 / LY-2045A (DIE INDEX NO.: 1.25).
-
Model sản phẩm: HNB1-3.7 / HN1-3.7
-
Kích thước lỗ bắt bu-lông: 3.7 mm (d2) - Phù hợp ốc #6
-
Mô tả: Đầu cos móc trần model HNB1-3.7 (Thân hàn kín) / HN1-3.7 (Thân xẻ rãnh) dành cho dải dây 22-16 A.W.G. (0.5-1.5 mm²), kích thước lỗ bắt bu-lông d2 = 3.7 mm (#6), chiều rộng đầu W = 8.0 mm, F = 7.0 mm, L = 15.8 mm, E = 4.8 mm, D = 3.4 mm, d1 = 1.7 mm và độ dày T = 0.75 mm. Quy cách đóng gói 1,000 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S. KST2000D-1322 / LY-2045A (DIE INDEX NO.: 1.25).
-
Model sản phẩm: HNB1-4 / HN1-4
-
Kích thước lỗ bắt bu-lông: 4.3 mm (d2) - Phù hợp ốc #8
-
Mô tả: Đầu cos móc trần model HNB1-4 (Thân hàn kín) / HN1-4 (Thân xẻ rãnh) dành cho dải dây 22-16 A.W.G. (0.5-1.5 mm²), kích thước lỗ bắt bu-lông d2 = 4.3 mm (#8), chiều rộng đầu W = 8.0 mm, F = 7.0 mm, L = 15.8 mm, E = 4.8 mm, D = 3.4 mm, d1 = 1.7 mm và độ dày T = 0.75 mm. Quy cách đóng gói 1,000 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S. KST2000D-1322 / LY-2045A (DIE INDEX NO.: 1.25).
-
Model sản phẩm: HNB1-5 / HN1-5
-
Kích thước lỗ bắt bu-lông: 5.3 mm (d2) - Phù hợp ốc #10
-
Mô tả: Đầu cos móc trần model HNB1-5 (Thân hàn kín) / HN1-5 (Thân xẻ rãnh) dành cho dải dây 22-16 A.W.G. (0.5-1.5 mm²), kích thước lỗ bắt bu-lông d2 = 5.3 mm (#10), chiều rộng đầu W = 8.0 mm, F = 7.0 mm, L = 15.8 mm, E = 4.8 mm, D = 3.4 mm, d1 = 1.7 mm và độ dày T = 0.75 mm. Quy cách đóng gói 1,000 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S. KST2000D-1322 / LY-2045A (DIE INDEX NO.: 1.25).
-
Model sản phẩm: HNB1-6 / HN1-6
-
Kích thước lỗ bắt bu-lông: 6.4 mm (d2) - Phù hợp ốc 1/4 inch (M6)
-
Mô tả: Đầu cos móc trần model HNB1-6 (Thân hàn kín) / HN1-6 (Thân xẻ rãnh) dành cho dải dây 22-16 A.W.G. (0.5-1.5 mm²), kích thước lỗ bắt bu-lông d2 = 6.4 mm (1/4"), chiều rộng đầu W = 11.6 mm, F = 11.0 mm, L = 21.8 mm, E = 4.8 mm, D = 3.4 mm, d1 = 1.7 mm và độ dày T = 0.75 mm. Quy cách đóng gói 1,000 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S. KST2000D-1322 / LY-2045A (DIE INDEX NO.: 1.25).
