Đầu cos tròn trần dòng RNB22 (Wire Range 22 mm² / 4 AWG)
0 VNĐ
Mã hàng: Đầu cos tròn trần dòng RNB22 (Wire Range 22 mm² / 4 AWG)
Nhà Sản Xuất: KST
Chất lượng: Mới 100%
Bảo hành: Chính hãng
Chứng từ: CO/CQ, hóa đơn VAT
Đầu cos tròn trần dòng RNB22 (Wire Range 22 mm² / 4 AWG)
Sản phẩm thuộc dòng đầu cos trần dạng tròn (Non-Insulated Ring Terminals) chuyên dụng cho dải dây điện 22 mm² (4 AWG). Được gia công từ chất liệu đồng nguyên chất mạ thiếc (Copper, Tin Plated), sản phẩm mang lại khả năng dẫn điện cực tốt, độ bền cơ học cao, chống ăn mòn và chống oxy hóa vượt trội trong môi trường điện công nghiệp.
Dòng RNB22 sở hữu cấu trúc thân hàn kín (Brazed Seam), giúp chịu được lực ép bấm cos tải trọng lớn mà không lo vỡ hay xòe mép ống, đáp ứng các tiêu chuẩn kỹ thuật khắt khe cho hệ thống tủ điện công nghiệp, cọc đấu công suất và máy móc công nghiệp.
ĐẶC ĐIỂM NỔI BẬT
-
Chất liệu đồng mạ thiếc cao cấp: Khả năng dẫn điện tối ưu, chống oxy hóa, chịu tải dòng điện cao thích hợp cho tiết diện dây 22 mm² (4 AWG).
-
Thân hàn kín (Brazed Seam): Giúp ống cos chắc chắn, chịu được lực ép lớn từ kềm bấm chuyên dụng mà không bị nứt vỡ mép ống.
-
Kết nối an toàn, chắc chắn: Thiết kế đầu khuyên tròn bắt bu-lông cố định, hạn chế tối đa nguy cơ tuột dây và chống rung lắc hiệu quả.
-
Đa dạng kích thước lỗ bắt ốc: Đầy đủ các cỡ lỗ từ M4 (#8) đến M22 (7/8), đáp ứng linh hoạt cho mọi vị trí lắp đặt.
-
Thi công dễ dàng: Tương thích hoàn hảo với các dòng kềm bấm cos chuyên dụng như IZUMI MODEL 9H-60 (EP-38) WITH DIE INDEX NO.:22 hoặc K.S. MODEL KH-120, LY-2045E WITH DIE INDEX NO.:22 OR 25.

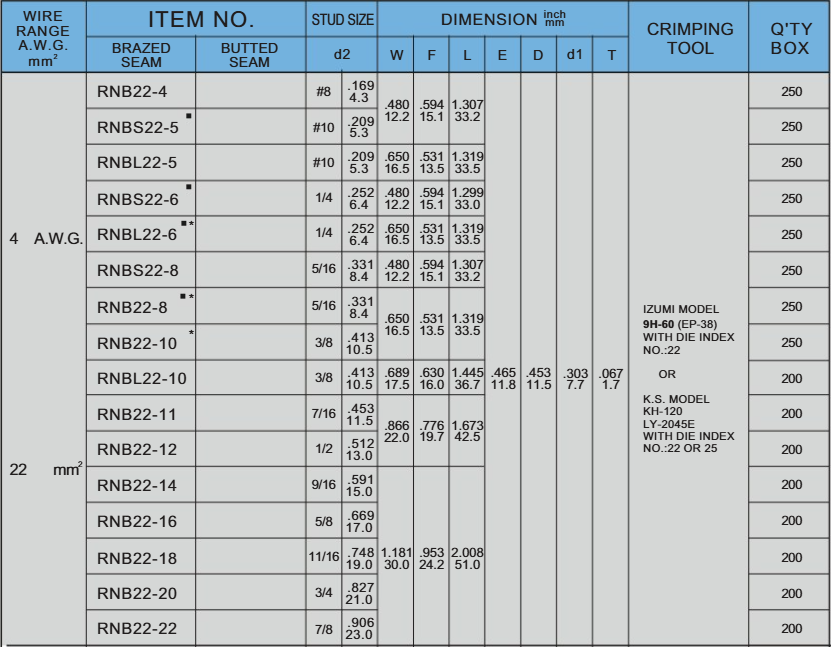

1. Model sản phẩm: RNB22-4
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 4.3 mm (d2) - Phù hợp ốc M4 (#8)
Mô tả: Đầu cos tròn trần RNB22-4 (thân hàn kín) có chiều rộng đầu W = 12.2 mm, chiều dài tổng L = 33.2 mm, F = 15.1 mm, E = 11.8 mm. Quy cách đóng gói 250 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
2. Model sản phẩm: RNBS22-5
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 5.3 mm (d2) - Phù hợp ốc M5 (#10)
Mô tả: Đầu cos tròn trần bản hẹp RNBS22-5 (thân hàn kín) có chiều rộng đầu W = 12.2 mm, chiều dài tổng L = 33.2 mm, F = 15.1 mm, E = 11.8 mm. Quy cách đóng gói 250 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
3. Model sản phẩm: RNBL22-5
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 5.3 mm (d2) - Phù hợp ốc M5 (#10)
Mô tả: Đầu cos tròn trần bản rộng RNBL22-5 (thân hàn kín) có chiều rộng đầu W = 16.5 mm, chiều dài tổng L = 33.5 mm, F = 13.5 mm, E = 11.8 mm. Quy cách đóng gói 250 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
4. Model sản phẩm: RNBS22-6
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 6.4 mm (d2) - Phù hợp ốc M6 (1/4)
Mô tả: Đầu cos tròn trần bản hẹp RNBS22-6 (thân hàn kín) có chiều rộng đầu W = 12.2 mm, chiều dài tổng L = 33.0 mm, F = 15.1 mm, E = 11.8 mm. Quy cách đóng gói 250 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
5. Model sản phẩm: RNBL22-6
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 6.4 mm (d2) - Phù hợp ốc M6 (1/4)
Mô tả: Đầu cos tròn trần bản rộng RNBL22-6 (thân hàn kín) có chiều rộng đầu W = 16.5 mm, chiều dài tổng L = 33.5 mm, F = 13.5 mm, E = 11.8 mm. Quy cách đóng gói 250 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
6. Model sản phẩm: RNBS22-8
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 8.4 mm (d2) - Phù hợp ốc M8 (5/16)
Mô tả: Đầu cos tròn trần bản hẹp RNBS22-8 (thân hàn kín) có chiều rộng đầu W = 12.2 mm, chiều dài tổng L = 33.2 mm, F = 15.1 mm, E = 11.8 mm. Quy cách đóng gói 250 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
7. Model sản phẩm: RNB22-8
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 8.4 mm (d2) - Phù hợp ốc M8 (5/16)
Mô tả: Đầu cos tròn trần RNB22-8 (thân hàn kín) có chiều rộng đầu W = 16.5 mm, chiều dài tổng L = 33.5 mm, F = 13.5 mm, E = 11.8 mm. Quy cách đóng gói 250 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
8. Model sản phẩm: RNB22-10
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 10.5 mm (d2) - Phù hợp ốc M10 (3/8)
Mô tả: Đầu cos tròn trần RNB22-10 (thân hàn kín) có chiều rộng đầu W = 16.5 mm, chiều dài tổng L = 33.5 mm, F = 13.5 mm, E = 11.8 mm. Quy cách đóng gói 250 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
9. Model sản phẩm: RNBL22-10
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 10.5 mm (d2) - Phù hợp ốc M10 (3/8)
Mô tả: Đầu cos tròn trần bản rộng RNBL22-10 (thân hàn kín) có chiều rộng đầu W = 17.5 mm, chiều dài tổng L = 36.7 mm, F = 16.0 mm, E = 11.8 mm. Quy cách đóng gói 200 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
10. Model sản phẩm: RNB22-11
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 11.5 mm (d2) - Phù hợp ốc (7/16)
Mô tả: Đầu cos tròn trần RNB22-11 (thân hàn kín) có chiều rộng đầu W = 22.0 mm, chiều dài tổng L = 42.5 mm, F = 19.7 mm, E = 11.8 mm. Quy cách đóng gói 200 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
11. Model sản phẩm: RNB22-12
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 13.0 mm (d2) - Phù hợp ốc M12 (1/2)
Mô tả: Đầu cos tròn trần RNB22-12 (thân hàn kín) có chiều rộng đầu W = 22.0 mm, chiều dài tổng L = 42.5 mm, F = 19.7 mm, E = 11.8 mm. Quy cách đóng gói 200 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
12. Model sản phẩm: RNB22-14
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 15.0 mm (d2) - Phù hợp ốc M14 (9/16)
Mô tả: Đầu cos tròn trần RNB22-14 (thân hàn kín) có chiều rộng đầu W = 30.0 mm, chiều dài tổng L = 51.0 mm, F = 24.2 mm, E = 11.8 mm. Quy cách đóng gói 200 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
13. Model sản phẩm: RNB22-16
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 17.0 mm (d2) - Phù hợp ốc M16 (5/8)
Mô tả: Đầu cos tròn trần RNB22-16 (thân hàn kín) có chiều rộng đầu W = 30.0 mm, chiều dài tổng L = 51.0 mm, F = 24.2 mm, E = 11.8 mm. Quy cách đóng gói 200 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
14. Model sản phẩm: RNB22-18
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 19.0 mm (d2) - Phù hợp ốc M18 (11/16)
Mô tả: Đầu cos tròn trần RNB22-18 (thân hàn kín) có chiều rộng đầu W = 30.0 mm, chiều dài tổng L = 51.0 mm, F = 24.2 mm, E = 11.8 mm. Quy cách đóng gói 200 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
15. Model sản phẩm: RNB22-20
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 21.0 mm (d2) - Phù hợp ốc M20 (3/4)
Mô tả: Đầu cos tròn trần RNB22-20 (thân hàn kín) có chiều rộng đầu W = 30.0 mm, chiều dài tổng L = 51.0 mm, F = 24.2 mm, E = 11.8 mm. Quy cách đóng gói 200 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E.
16. Model sản phẩm: RNB22-22
Tiết diện dây phù hợp:
- Dây lõi mềm: 22 mm²
- AWG: 4
Kích thước lỗ bắt bu-lông: 23.0 mm (d2) - Phù hợp ốc M22 (7/8)
Mô tả: Đầu cos tròn trần RNB22-22 (thân hàn kín) có chiều rộng đầu W = 30.0 mm, chiều dài tổng L = 51.0 mm, F = 24.2 mm, E = 11.8 mm. Quy cách đóng gói 200 cái/hộp. Tương thích kềm bấm IZUMI 9H-60 (EP-38), K.S KH-120, LY-2045E
