Đầu cos tròn trần vuông góc 90 độ dòng RNB8-90D SERIES (Wire Range 8 A.W.G. / 8 mm²)
0 VNĐ
Mã hàng: Đầu cos tròn trần vuông góc 90 độ dòng RNB8-90D SERIES (Wire Range 8 A.W.G. / 8 mm²)
Nhà Sản Xuất: KST
Chất lượng: Mới 100%
Bảo hành: Chính hãng
Chứng từ: CO/CQ, hóa đơn VAT
Đầu cos tròn trần vuông góc 90 độ dòng RNB8-90D SERIES (Wire Range 8 A.W.G. / 8 mm²)

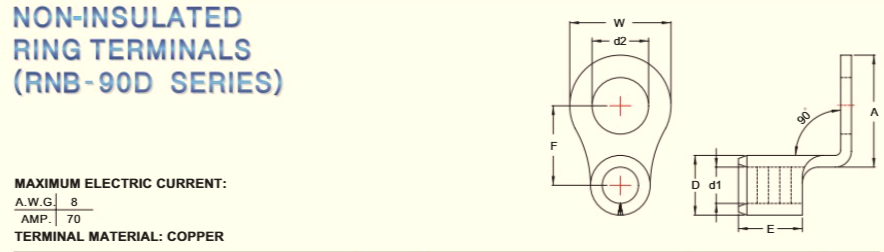

Sản phẩm thuộc dòng đầu cos trần dạng tròn bẻ vuông góc 90 độ (Non-Insulated Right Angle Ring Terminals – RNB-90D Series) chuyên dụng cho dải dây điện 8 A.W.G. (8 mm²). Được gia công từ chất liệu đồng nguyên chất mạ thiếc (Copper, Tin Plated), sản phẩm mang lại khả năng dẫn điện vượt trội, độ bền cơ học cao, chống ăn mòn và chống oxy hóa hiệu quả.
Điểm đặc trưng của dòng RNB8-90D là thiết kế phần lá tiếp xúc được gập vuông góc 90° so với thân ống cos. Thiết kế này chuyên dụng cho các không gian lắp đặt bị giới hạn chiều sâu, các vị trí cọc đấu nối vuông góc hoặc trong tủ điện yêu cầu hướng cáp đi vuông góc nhằm tiết kiệm diện tích và tránh gây căng gập cáp.
Sản phẩm được trang bị cấu trúc thân hàn kín (Brazed Seam), giúp chịu lực ép bấm cos tải lớn từ kềm bấm chuyên dụng mà không lo vỡ nứt mép ống.
ĐẶC ĐIỂM NỔI BẬT
-
Chất liệu đồng mạ thiếc cao cấp: Khả năng dẫn điện tối ưu, chống ăn mòn, độ bền cơ học cao cho tiết diện dây 8 A.W.G. (8 mm²).
-
Thiết kế vuông góc 90 độ: Giúp đi dây vuông góc cực kỳ gọn gàng trong các không gian hẹp, tối ưu hóa không gian tủ điện.
-
Cấu trúc thân hàn kín (Brazed Seam): Tăng cường độ chịu lực, không bị xòe nứt mép ống khi ép bằng kềm bấm.
-
Đa dạng kích thước lỗ bắt bu-lông: Cung cấp các cỡ lỗ từ M3.7 (#6) đến M23.0 (7/8), đáp ứng linh hoạt mọi chuẩn bu-lông công nghiệp.
-
Thi công dễ dàng: Tương thích hoàn hảo khi sử dụng với các dòng kềm bấm cos IZUMI MODEL 5N18 (DIE INDEX NO.:8) hoặc K.S. MODEL KST2000D-1322 (DIE INDEX NO.:8).

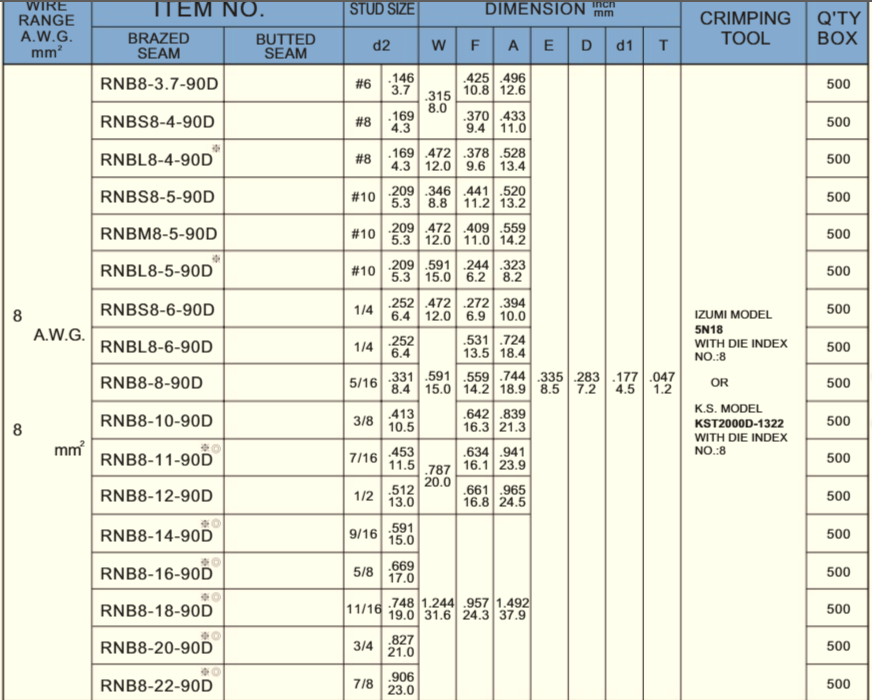

1. Model sản phẩm: RNB8-3.7-90D
- Kích thước lỗ bắt bu-lông: 3.7 mm (d2) - Phù hợp ốc #6 (M3.5)

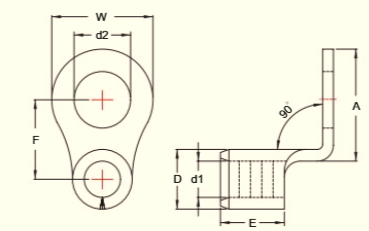

- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng 8-3.7-90D dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 8.0 mm, F = 10.8 mm, chiều dài phần đầu gập A = 12.6 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
2. Model sản phẩm: RNBS8-4-90D
- Kích thước lỗ bắt bu-lông: 4.3 mm (d2) - Phù hợp ốc #8 (M4)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng S8-4-90D (bản hẹp) dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 8.0 mm, F = 9.4 mm, chiều dài phần đầu gập A = 11.0 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
3. Model sản phẩm: RNBL8-4-90D
- Kích thước lỗ bắt bu-lông: 4.3 mm (d2) - Phù hợp ốc #8 (M4)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng L8-4-90D (bản rộng) dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 12.0 mm, F = 9.6 mm, chiều dài phần đầu gập A = 13.4 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
4. Model sản phẩm: RNBS8-5-90D
- Kích thước lỗ bắt bu-lông: 5.3 mm (d2) - Phù hợp ốc #10 (M5)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng S8-5-90D (bản hẹp) dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 8.8 mm, F = 11.2 mm, chiều dài phần đầu gập A = 13.2 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
5. Model sản phẩm: RNBM8-5-90D
- Kích thước lỗ bắt bu-lông: 5.3 mm (d2) - Phù hợp ốc #10 (M5)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng M8-5-90D (bản trung) dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 12.0 mm, F = 11.0 mm, chiều dài phần đầu gập A = 14.2 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
6. Model sản phẩm: RNBL8-5-90D
- Kích thước lỗ bắt bu-lông: 5.3 mm (d2) - Phù hợp ốc #10 (M5)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng L8-5-90D (bản rộng) dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 15.0 mm, F = 6.2 mm, chiều dài phần đầu gập A = 8.2 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
7. Model sản phẩm: RNBS8-6-90D
- Kích thước lỗ bắt bu-lông: 6.4 mm (d2) - Phù hợp ốc 1/4 (M6)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng S8-6-90D (bản hẹp) dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 12.0 mm, F = 6.9 mm, chiều dài phần đầu gập A = 10.0 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
8. Model sản phẩm: RNBL8-6-90D
- Kích thước lỗ bắt bu-lông: 6.4 mm (d2) - Phù hợp ốc 1/4" (M6)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng L8-6-90D (bản dài) dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 12.0 mm, F = 13.5 mm, chiều dài phần đầu gập A = 18.4 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
9. Model sản phẩm: RNB8-8-90D
- Kích thước lỗ bắt bu-lông: 8.4 mm (d2) - Phù hợp ốc 5/16 (M8)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng 8-8-90D dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 15.0 mm, F = 14.2 mm, chiều dài phần đầu gập A = 18.9 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
10. Model sản phẩm: RNB8-10-90D
- Kích thước lỗ bắt bu-lông: 10.5 mm (d2) - Phù hợp ốc 3/8 (M10)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng 8-10-90D dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 15.0 mm, F = 16.3 mm, chiều dài phần đầu gập A = 21.3 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
11. Model sản phẩm: RNB8-11-90D
- Kích thước lỗ bắt bu-lông: 11.5 mm (d2) - Phù hợp ốc 7/16
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng 8-11-90D dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 20.0 mm, F = 16.1 mm, chiều dài phần đầu gập A = 23.9 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
12. Model sản phẩm: RNB8-12-90D
- Kích thước lỗ bắt bu-lông: 13.0 mm (d2) - Phù hợp ốc 1/2 (M12)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng 8-12-90D dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 20.0 mm, F = 16.8 mm, chiều dài phần đầu gập A = 24.5 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
13. Model sản phẩm: RNB8-14-90D
- Kích thước lỗ bắt bu-lông: 15.0 mm (d2) - Phù hợp ốc 9/16 (M14)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng 8-14-90D dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 20.0 mm, F = 16.8 mm, chiều dài phần đầu gập A = 24.5 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
14. Model sản phẩm: RNB8-16-90D
- Kích thước lỗ bắt bu-lông: 17.0 mm (d2) - Phù hợp ốc 5/8 (M16)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng 8-16-90D dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 20.0 mm, F = 16.8 mm, chiều dài phần đầu gập A = 24.5 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
15. Model sản phẩm: RNB8-18-90D
- Kích thước lỗ bắt bu-lông: 19.0 mm (d2) - Phù hợp ốc 11/16 (M18)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng 8-18-90D dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 31.6 mm, F = 24.3 mm, chiều dài phần đầu gập A = 37.9 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
16. Model sản phẩm: RNB8-20-90D
- Kích thước lỗ bắt bu-lông: 21.0 mm (d2) - Phù hợp ốc 3/4 (M20)
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng 8-20-90D dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 31.6 mm, F = 24.3 mm, chiều dài phần đầu gập A = 37.9 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
17. Model sản phẩm: RNB8-22-90D
- Kích thước lỗ bắt bu-lông: 23.0 mm (d2) - Phù hợp ốc 7/8
- Mô tả: Đầu cos tròn trần vuông góc 90 độ dòng 8-22-90D dành cho dải dây 8 A.W.G. (8 mm²). Kích thước chi tiết: Chiều rộng đầu W = 31.6 mm, F = 24.3 mm, chiều dài phần đầu gập A = 37.9 mm, chiều dài ống E = 8.5 mm, D = 7.2 mm, d1 = 4.5 mm, độ dày T = 1.2 mm. Quy cách đóng gói 500 cái/hộp. Tương thích kềm bấm IZUMI 5N18 hoặc K.S KST2000D-1322.
