Đầu Cos Dẹt Trần DBNB0.5-8 / DBN0.5-8 (26-22 AWG / 0.2 – 0.5 mm²)

1. MÔ TẢ SẢN PHẨM

Đầu cos dẹt trần (NON-INSULATED BLADE TERMINALS – DBN0.5 SERIES)

Sản phẩm thuộc dòng đầu cos dạng lưỡi dẹt trần (không vỏ bọc cách điện), được thiết kế chuyên dụng cho dải dây tín hiệu nhỏ từ 26 đến 22 A.W.G. (tương đương 0.2 – 0.5 mm²). Thiết kế đầu dẹt (Blade) giúp dễ dàng cắm vào các cầu đấu dây, rơ-le, hoặc cọc đấu nối dạng kẹp trong tủ điện công nghiệp và thiết bị điện tử. Sản phẩm được sản xuất từ đồng nguyên chất mạ thiếc chuẩn kỹ thuật, mang lại khả năng dẫn điện cao, chống oxy hóa và độ bền cơ học vượt trội.

Dòng sản phẩm cung cấp 2 tùy chọn dạng thân:

• BRAZED SEAM (Thân hàn kín – Dòng DBNB0.5-8): Thân ống được hàn kín gia cường, chịu lực ép bấm cos cao mà không lo bung nứt rãnh ống.

• BUTTED SEAM (Thân xẻ rãnh – Dòng DBN0.5-8): Dòng phổ thông chuẩn kỹ thuật, tối ưu chi phí thi công.

2. ĐẶC ĐIỂM NỔI BẬT

• Thiết kế dạng lưỡi dẹt (Blade) tiện lợi: Dễ dàng cắm, nối vào các khối cầu đấu (Terminal Block) hoặc cọc kẹp cực điện hẹp.

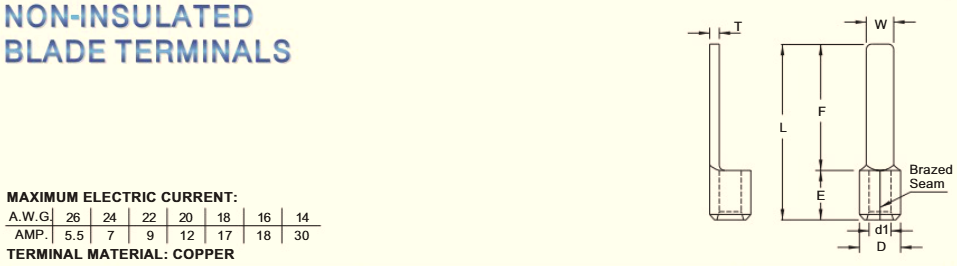

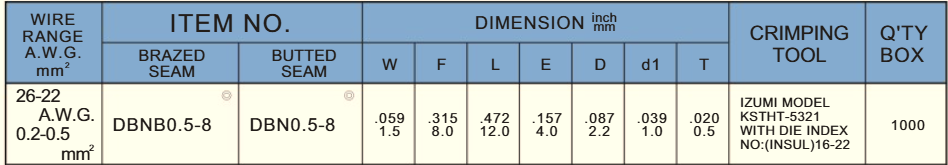

• Kích thước chuẩn xác cho dây 26-22 AWG (0.2-0.5 mm²): Chiều rộng lưỡi dẹt W = 1.5 mm (.059 inch), chiều dài lưỡi F = 8.0 mm (.315 inch), chiều dài tổng L = 12.0 mm (.472 inch), chiều dài thân E = 4.0 mm (.157 inch), đường kính ngoài D = 2.2 mm (.087 inch), đường kính trong d1 = 1.0 mm (.039 inch) và độ dày T = 0.5 mm (.020 inch).

• Chất liệu đồng nguyên chất (COPPER): Đảm bảo tính dẫn điện tối ưu và độ bền dẻo khi bấm cos.

• Dễ dàng thi công: Tương thích hoàn hảo với kềm bấm cos IZUMI MODEL KSTHT-5321 (DIE INDEX NO.: (INSUL)16-22).
