Đầu Cos Kim Trần PTNB2 / PTN2 (16-14 AWG / 1.5 – 2.5 mm²)
0 VNĐ
Mã hàng: Đầu Cos Kim Trần PTNB2 / PTN2 (16-14 AWG / 1.5 – 2.5 mm²)
Nhà Sản Xuất: KST
Chất lượng: Mới 100%
Bảo hành: Chính hãng
Chứng từ: CO/CQ, hóa đơn VAT
1. MÔ TẢ SẢN PHẨM
Đầu cos kim trần (NON-INSULATED PIN TERMINALS – PTN2 SERIES)
Sản phẩm thuộc dòng đầu cos dạng kim trần (không vỏ bọc cách điện), được thiết kế chuyên dụng cho dải dây điện từ 16 đến 14 A.W.G. (tương đương 1.5 – 2.5 mm²). Thiết kế đầu kim tròn dạng chuẩn (Pin) với đường kính/chiều rộng W = 1.9 mm (.075 inch), giúp cắm nối chắc chắn vào các khối cầu đấu dây (Terminal Block), rơ-le hoặc cọc kẹp cực điện trong tủ điện công nghiệp và dân dụng. Sản phẩm được chế tạo từ đồng nguyên chất mạ thiếc, đảm bảo khả năng dẫn điện cao, chống ăn mòn và có độ bền cơ học vượt trội khi bấm cos.
Dòng sản phẩm cung cấp 2 tùy chọn dạng thân:
-
BRAZED SEAM (Thân hàn kín – Dòng PTNB2): Thân ống được hàn kín gia cường, chịu lực ép bấm cos cao mà không lo bung nứt rãnh ống.
-
BUTTED SEAM (Thân xẻ rãnh – Dòng PTN2): Dòng phổ thông chuẩn kỹ thuật, tối ưu chi phí thi công.
2. ĐẶC ĐIỂM NỔI BẬT
-
Thiết kế dạng kim tròn (Pin) chuẩn xác: Chiều rộng/đường kính kim W = 1.9 mm (.075 inch) dễ dàng cắm và cố định chắc chắn vào lỗ cầu đấu.
-

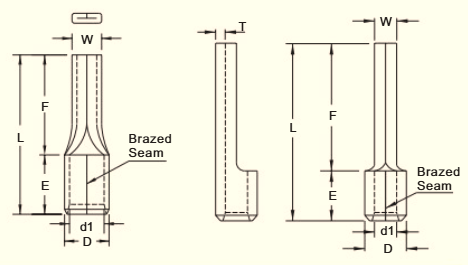

Kích thước chuẩn xác cho dây 16-14 AWG (1.5-2.5 mm²): Chiều dài thân E = 4.8 mm (.189 inch), đường kính ngoài D = 4.1 mm (.161 inch), đường kính trong d1 = 2.3 mm (.091 inch) và độ dày T = 0.8 mm (.031 inch).
-
Đa dạng chiều dài kim: Cung cấp nhiều lựa chọn độ dài kim F từ 4.5 mm đến 18.0 mm linh hoạt theo nhu cầu lắp đặt.
-
Thi công tiện lợi: Tương thích hoàn hảo với kềm bấm cos IZUMI MODEL 5N18 (DIE INDEX NO.: 2), K.S. MODEL KST2000D-1322 / LY-245A (DIE INDEX NO.: 2)
-

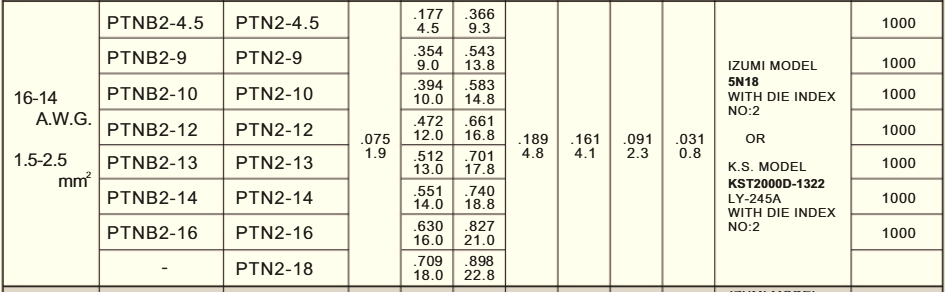

Model sản phẩm: PTNB2-4.5 / PTN2-4.5
-
Chiều dài kim: F = 4.5 mm (.177 inch)
-
Mô tả:
Đầu cos kim trần model PTNB2-4.5 (Thân hàn kín) / PTN2-4.5 (Thân xẻ rãnh) dành cho dải dây 16-14 A.W.G. (1.5-2.5 mm²), đường kính/chiều rộng kim W = 1.9 mm, chiều dài kim F = 4.5 mm, chiều dài tổng L = 9.3 mm, E = 4.8 mm, D = 4.1 mm, d1 = 2.3 mm, T = 0.8 mm. Quy cách 1,000 cái/hộp.
-
Model sản phẩm: PTNB2-9 / PTN2-9
-
Chiều dài kim: F = 9.0 mm (.354 inch)
-
Mô tả:
Đầu cos kim trần model PTNB2-9 (Thân hàn kín) / PTN2-9 (Thân xẻ rãnh) dành cho dải dây 16-14 A.W.G. (1.5-2.5 mm²), đường kính/chiều rộng kim W = 1.9 mm, chiều dài kim F = 9.0 mm, chiều dài tổng L = 13.8 mm, E = 4.8 mm, D = 4.1 mm, d1 = 2.3 mm, T = 0.8 mm. Quy cách 1,000 cái/hộp.
-
Model sản phẩm: PTNB2-10 / PTN2-10
-
Chiều dài kim: F = 10.0 mm (.394 inch)
-
Mô tả:
Đầu cos kim trần model PTNB2-10 (Thân hàn kín) / PTN2-10 (Thân xẻ rãnh) dành cho dải dây 16-14 A.W.G. (1.5-2.5 mm²), đường kính/chiều rộng kim W = 1.9 mm, chiều dài kim F = 10.0 mm, chiều dài tổng L = 14.8 mm, E = 4.8 mm, D = 4.1 mm, d1 = 2.3 mm, T = 0.8 mm. Quy cách 1,000 cái/hộp.
-
Model sản phẩm: PTNB2-12 / PTN2-12
-
Chiều dài kim: F = 12.0 mm (.472 inch)
-
Mô tả:
Đầu cos kim trần model PTNB2-12 (Thân hàn kín) / PTN2-12 (Thân xẻ rãnh) dành cho dải dây 16-14 A.W.G. (1.5-2.5 mm²), đường kính/chiều rộng kim W = 1.9 mm, chiều dài kim F = 12.0 mm, chiều dài tổng L = 16.8 mm, E = 4.8 mm, D = 4.1 mm, d1 = 2.3 mm, T = 0.8 mm. Quy cách 1,000 cái/hộp.
-
Model sản phẩm: PTNB2-13 / PTN2-13
-
Chiều dài kim: F = 13.0 mm (.512 inch)
-
Mô tả:
Đầu cos kim trần model PTNB2-13 (Thân hàn kín) / PTN2-13 (Thân xẻ rãnh) dành cho dải dây 16-14 A.W.G. (1.5-2.5 mm²), đường kính/chiều rộng kim W = 1.9 mm, chiều dài kim F = 13.0 mm, chiều dài tổng L = 17.8 mm, E = 4.8 mm, D = 4.1 mm, d1 = 2.3 mm, T = 0.8 mm. Quy cách 1,000 cái/hộp.
-
Model sản phẩm: PTNB2-14 / PTN2-14
-
Chiều dài kim: F = 14.0 mm (.551 inch)
-
Mô tả:
Đầu cos kim trần model PTNB2-14 (Thân hàn kín) / PTN2-14 (Thân xẻ rãnh) dành cho dải dây 16-14 A.W.G. (1.5-2.5 mm²), đường kính/chiều rộng kim W = 1.9 mm, chiều dài kim F = 14.0 mm, chiều dài tổng L = 18.8 mm, E = 4.8 mm, D = 4.1 mm, d1 = 2.3 mm, T = 0.8 mm. Quy cách 1,000 cái/hộp.
-
Model sản phẩm: PTNB2-16 / PTN2-16
-
Chiều dài kim: F = 16.0 mm (.630 inch)
-
Mô tả:
Đầu cos kim trần model PTNB2-16 (Thân hàn kín) / PTN2-16 (Thân xẻ rãnh) dành cho dải dây 16-14 A.W.G. (1.5-2.5 mm²), đường kính/chiều rộng kim W = 1.9 mm, chiều dài kim F = 16.0 mm, chiều dài tổng L = 21.0 mm, E = 4.8 mm, D = 4.1 mm, d1 = 2.3 mm, T = 0.8 mm. Quy cách 1,000 cái/hộp.
-
Model sản phẩm: PTN2-18
-
Chiều dài kim: F = 18.0 mm (.709 inch)
-
Mô tả:
Đầu cos kim trần model PTN2-18 (Thân xẻ rãnh) dành cho dải dây 16-14 A.W.G. (1.5-2.5 mm²), đường kính/chiều rộng kim W = 1.9 mm, chiều dài kim F = 18.0 mm, chiều dài tổng L = 22.8 mm, E = 4.8 mm, D = 4.1 mm, d1 = 2.3 mm, T = 0.8 mm.
