Ống Nối Cos Trần PNT1, BNT1 & BNT1-16 (22-16 AWG / 0.5 – 1.5 mm²)
0 VNĐ
Mã hàng: Ống Nối Cos Trần PNT1, BNT1 & BNT1-16 (22-16 AWG / 0.5 – 1.5 mm²)
Nhà Sản Xuất: KST
Chất lượng: Mới 100%
Bảo hành: Chính hãng
Chứng từ: CO/CQ, hóa đơn VAT
1. MÔ TẢ SẢN PHẨM
Dòng ống nối cos trần (không vỏ cách điện) chuyên dụng để đấu nối, kéo dài hoặc ghép song song các lõi dây điện cỡ nhỏ và trung bình từ 0.5 mm² đến 1.5 mm² (22 – 16 AWG). Sản phẩm được chế tạo từ đồng ống nguyên chất (Copper Tubular) mạ thiếc bề mặt, giúp đảm bảo khả năng dẫn điện tốt, chống oxy hóa và chịu lực ép bấm cos vượt trội.

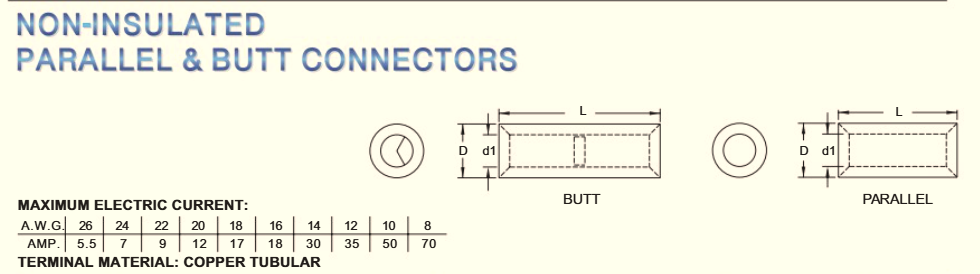

Dòng sản phẩm gồm 2 kiểu nối chính:
-
Parallel Connectors (PNT Series): Dùng để nối song song hai hoặc nhiều đầu dây lại với nhau trong cùng một ống.
-
Butt Connectors (BNT Series): Dùng để nối đối đầu hai đầu dây điện từ hai hướng ngược nhau (có vách ngăn/gờ định vị ở giữa).
2. ĐẶC ĐIỂM NỔI BẬT
-

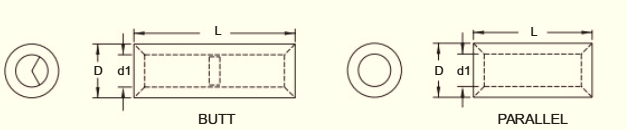

Kích thước chuẩn xác: Đường kính ngoài D = 3.3 mm (.130 inch), đường kính trong d1 = 1.7 mm (.067 inch), độ dày ống T = 0.8 mm (.031 inch).
-
Chất liệu đồng dạng ống (Copper Tubular): Tăng độ dẻo dai khi bấm ép, giữ chặt dây điện không bị tuột.
-
Thi công linh hoạt & chuyên nghiệp: Tương thích với kềm bấm cos IZUMI MODEL 5N18 (DIE INDEX NO: 1.25) hoặc K.S. MODEL KST2000D-1322 (DIE INDEX NO: 22-18).
1. Model: PNT1 (Ống nối cos trần song song - Parallel Connector)
-
-
Chiều dài ống (L): 8.0 mm (.315 inch)
-
Thông số kỹ thuật chi tiết: Đường kính ngoài D = 3.3 mm (.130), đường kính trong d1 = 1.7 mm (.067), độ dày thành ống T = 0.8 mm (.031).
-
Mô tả chi tiết:
Ống nối cos trần kiểu song song (Parallel) dành cho dải dây điện từ 22 đến 16 AWG (0.5 - 1.5 mm²). Thiết kế dạng ống rỗng hai đầu không có gờ ngăn, cho phép luồn hai hoặc nhiều lõi dây điện chung một hướng vào lòng ống để chèn ép bấm cos cố định. Chiều dài 8.0 mm gọn gàng giúp tối ưu không gian đấu nối trong tủ điện và hộp đấu nối. Tương thích với kềm bấm IZUMI MODEL 5N18 hoặc K.S. MODEL KST2000D-1322. Đóng gói 1,000 cái/hộp.
-
2. Model: BNT1 (Ống nối cos trần đối đầu - Butt Connector)
-
-
Chiều dài ống (L): 15.0 mm (.591 inch)
-
Thông số kỹ thuật chi tiết: Đường kính ngoài D = 3.3 mm (.130), đường kính trong d1 = 1.7 mm (.067), độ dày thành ống T = 0.8 mm (.031).
-
Mô tả chi tiết:
Ống nối cos trần kiểu đối đầu (Butt) tiêu chuẩn dành cho dải dây điện từ 22 đến 16 AWG (0.5 - 1.5 mm²). Thiết kế chiều dài 15.0 mm với gờ định vị chính giữa lòng ống, giúp hai đầu dây điện đi từ hai hướng ngược nhau cắm vào dừng đúng vị trí trung tâm, đảm bảo sự tiếp xúc điện tối ưu và bấm kẹp chắc chắn. Tương thích với kềm bấm IZUMI MODEL 5N18 hoặc K.S. MODEL KST2000D-1322. Đóng gói 1,000 cái/hộp.
-
3. Model: BNT1-16 (Ống nối cos trần đối đầu dài - Butt Connector)
-
-
Chiều dài ống (L): 16.0 mm (.630 inch)
-
Thông số kỹ thuật chi tiết: Đường kính ngoài D = 3.3 mm (.130), đường kính trong d1 = 1.7 mm (.067), độ dày thành ống T = 0.8 mm (.031).
-
Mô tả chi tiết:
Biến thể ống nối cos trần đối đầu kéo dài (16.0 mm) dành cho dải dây điện từ 22 đến 16 AWG (0.5 - 1.5 mm²). Chiều dài tăng thêm giúp tăng diện tích tiếp xúc bám giữ lõi dây, phù hợp cho các mối nối yêu cầu chịu lực kéo cơ học cao hơn hoặc vùng ép cos rộng hơn. Tương thích với kềm bấm IZUMI MODEL 5N18 hoặc K.S. MODEL KST2000D-1322. Đóng gói 1,000 cái/hộp.
-
