Đầu cos đạn đực / cái bọc nhựa nylon bọc kín toàn phần Nichifu PC TYPE

Đầu cos đạn đực / cái bọc nhựa nylon bọc kín toàn phần Nichifu PC TYPE - Image 2

Đầu cos đạn đực / cái bọc nhựa nylon bọc kín toàn phần Nichifu PC TYPE

0 VNĐ

Mã hàng: Đầu cos đạn đực / cái bọc nhựa nylon bọc kín toàn phần Nichifu PC TYPE
Nhà Sản Xuất: Autonics
Chất lượng: Mới 100%
Bảo hành: Chính hãng
Chứng từ: CO/CQ, hóa đơn VAT

Mô tả
Tổng quan

Đầu cos đạn đực / cái bọc nhựa nylon bọc kín toàn phần Nichifu PC TYPE

Đầu cos đạn PC TYPE của Nichifu gồm đầy đủ cặp đực (Male – M) và cái (Female – F), được trang bị vỏ bọc nhựa Nylon cách điện bọc kín toàn phần (Fully Insulated). Thiết kế dạng đầu đạn tròn hỗ trợ thao tác cắm tháo nhanh chóng, an toàn tuyệt đối chống giật điện và chạm chập. Sản phẩm chuyên dùng cho dải tiết diện dây từ 0.5 đến 2.0 mm² (AWG 20–14), chịu điện áp lên đến 300V, nhiệt độ làm việc từ -40°C đến +105°C và đạt tiêu chuẩn chống cháy UL94V-2, RoHS 10.

Đặc điểm nổi bật:

Bọc kín toàn phần (Fully Insulated): Lớp vỏ Nylon bao bọc hoàn toàn cả khớp nối đực và cái, đảm bảo cách điện 100% khi cắm khớp vào nhau.
Vỏ nhựa Nylon xuyên sáng chịu nhiệt tốt: Chất liệu Nylon dẻo dai, chống nứt vỡ, chịu nhiệt từ -40°C đến +105°C và chuẩn chống cháy UL94V-2.
Lõi đồng mạ thiếc cao cấp: Vật liệu Brass & Oxygen free copper tube mạ thiếc giúp dẫn điện tối ưu, chống ăn mòn và chống oxy hóa.
Khớp nối dạng đầu đạn cắm nhanh: Giữ chặt chắc chắn, thao tác cắm rút linh hoạt, không lo sút dây hay lỏng lẻo khi có chấn động.

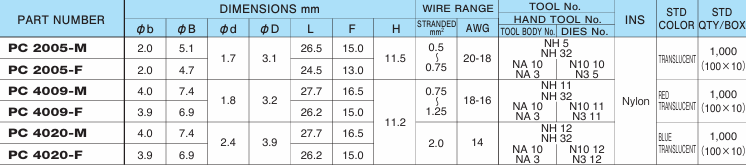

1. Đầu cos đạn đực bọc nhựa nylon Nichifu PC 2005-M

Model: PC 2005-M (Dạng đực - Male)

Màu vỏ: Trắng xuyên sáng (TRANSLUCENT)

Tiết diện dây: 0.5 – 0.75 mm² (AWG 20–18)

Thông số kích thước:

Đường kính ngoài đầu đạn ( $phi b$ ): 2.0 mm
Đường kính ngoài vỏ ( $phi B$ ): 5.1 mm
Đường kính trong lõi ( $phi d$ ): 1.7 mm
Đường kính ngoài đuôi vỏ ( $phi D$ ): 3.1 mm
Chiều dài tổng ( $L$ ): 26.5 mm | Chiều dài đầu cắm ( $F$ ): 15.0 mm | Chiều dài đuôi ( $H$ ): 11.5 mm

Thiết bị ép bấm: Kềm bấm tay NH 5, NH 32 (Hoặc đầu khuôn N10 10, N3 5)

Mô tả:

Cos đạn đực bọc nylon màu trắng xuyên sáng bọc kín toàn phần, dùng cho dây nhỏ 0.5–0.75 mm².

2. Đầu cos đạn cái bọc nhựa nylon Nichifu PC 2005-F

Model: PC 2005-F (Dạng cái - Female)

Màu vỏ: Trắng xuyên sáng (TRANSLUCENT)

Tiết diện dây: 0.5 – 0.75 mm² (AWG 20–18)

Thông số kích thước:

Đường kính trong ổ cắm ( $phi b$ ): 2.0 mm
Đường kính ngoài vỏ ( $phi B$ ): 4.7 mm
Đường kính trong lõi ( $phi d$ ): 1.7 mm
Đường kính ngoài đuôi vỏ ( $phi D$ ): 3.1 mm
Chiều dài tổng ( $L$ ): 24.5 mm | Chiều dài đầu cắm ( $F$ ): 13.0 mm | Chiều dài đuôi ( $H$ ): 11.5 mm

Thiết bị ép bấm: Kềm bấm tay NH 5, NH 32 (Hoặc đầu khuôn N10 10, N3 5)

Mô tả:

Cos đạn cái bọc nylon màu trắng xuyên sáng bọc kín toàn phần, dùng cắm khớp với PC 2005-M.

3. Đầu cos đạn đực bọc nhựa nylon Nichifu PC 4009-M

Model: PC 4009-M (Dạng đực - Male)

Màu vỏ: Đỏ xuyên sáng (RED TRANSLUCENT)

Tiết diện dây: 0.75 – 1.25 mm² (AWG 18–16)

Thông số kích thước:

Đường kính ngoài đầu đạn ( $phi b$ ): 4.0 mm
Đường kính ngoài vỏ ( $phi B$ ): 7.4 mm
Đường kính trong lõi ( $phi d$ : 1.8 mm
Đường kính ngoài đuôi vỏ ( $phi D$ ): 3.2 mm
Chiều dài tổng ( $L$ ): 27.7 mm | Chiều dài đầu cắm ( $F$ ): 16.5 mm | Chiều dài đuôi ( $H$ ): 11.2 mm

Thiết bị ép bấm: Kềm bấm tay NH 11, NH 32 (Hoặc đầu khuôn N10 11, N3 11)

Mô tả:

Cos đạn đực bọc nylon màu đỏ xuyên sáng bọc kín toàn phần, dùng cho dây điều khiển 0.75–1.25 mm².

4. Đầu cos đạn cái bọc nhựa nylon Nichifu PC 4009-F

Model: PC 4009-F (Dạng cái - Female)

Màu vỏ: Đỏ xuyên sáng (RED TRANSLUCENT)

Tiết diện dây: 0.75 – 1.25 mm² (AWG 18–16)

Thông số kích thước:

Đường kính trong ổ cắm ( $phi b$ ): 3.9 mm
Đường kính ngoài vỏ ( $phi B$ ): 6.9 mm
Đường kính trong lõi ( $phi d$ ): 1.8 mm
Đường kính ngoài đuôi vỏ ( $phi D$ ): 3.2 mm
Chiều dài tổng ( $L$ ): 26.2 mm | Chiều dài đầu cắm ( $F$ ): 15.0 mm | Chiều dài đuôi ( $H$ ): 11.2 mm

Thiết bị ép bấm: Kềm bấm tay NH 11, NH 32 (Hoặc đầu khuôn N10 11, N3 11)

Mô tả:

Cos đạn cái bọc nylon màu đỏ xuyên sáng bọc kín toàn phần, dùng cắm khớp với PC 4009-M.

5. Đầu cos đạn đực bọc nhựa nylon Nichifu PC 4020-M

Model: PC 4020-M (Dạng đực - Male)

Màu vỏ: Xanh dương xuyên sáng (BLUE TRANSLUCENT)

Tiết diện dây: 2.0 mm² (AWG 14)

Thông số kích thước:

Đường kính ngoài đầu đạn ( $phi b$ ): 4.0 mm
Đường kính ngoài vỏ ( $phi B$ ): 7.4 mm
Đường kính trong lõi ( $phi d$ ): 2.4 mm
Đường kính ngoài đuôi vỏ ( $phi D$ ): 3.9 mm
Chiều dài tổng ( $L$ ): 27.7 mm | Chiều dài đầu cắm ( $F$ ): 16.5 mm | Chiều dài đuôi ( $H$ ): 11.2 mm

Thiết bị ép bấm: Kềm bấm tay NH 12, NH 32 (Hoặc đầu khuôn N10 12, N3 12)

Mô tả:

Cos đạn đực bọc nylon màu xanh dương xuyên sáng bọc kín toàn phần, dùng cho dây tiết diện 2.0 mm².

6. Đầu cos đạn cái bọc nhựa nylon Nichifu PC 4020-F

Model: PC 4020-F (Dạng cái - Female)

Màu vỏ: Xanh dương xuyên sáng (BLUE TRANSLUCENT)

Tiết diện dây: 2.0 mm² (AWG 14)

Thông số kích thước:

Đường kính trong ổ cắm ( $phi b$ ): 3.9 mm
Đường kính ngoài vỏ ( $phi B$ ): 6.9 mm
Đường kính trong lõi ( $phi d$ ): 2.4 mm
Đường kính ngoài đuôi vỏ ( $phi D$ ): 3.9 mm
Chiều dài tổng ( $L$ ): 26.2 mm | Chiều dài đầu cắm ( $F$ ): 15.0 mm | Chiều dài đuôi ( $H$ ): 11.2 mm

Thiết bị ép bấm: Kềm bấm tay NH 12, NH 32 (Hoặc đầu khuôn N10 12, N3 12)

Mô tả:

Cos đạn cái bọc nylon màu xanh dương xuyên sáng bọc kín toàn phần, dùng cắm khớp với PC 4020-M.

Đầu cos đạn đực / cái bọc nhựa nylon bọc kín toàn phần Nichifu PC TYPE
